Înțelegerea fundației: care sunt două tipuri de bază de arcuri de suspensie pentru automobile?

The două tipuri de bază de arcuri de suspensie auto sunt arcuri elicoidale şi arcuri cu frunze . Aceste două componente reprezintă tehnologia fundamentală folosită pentru a susține greutatea vehiculului și pentru a abssaubi șocurile rutiere în marea majoritate a modelelor de automobile moderne și clasice. În timp ce există alte sisteme, cum ar fi arcurile pneumatice sau barele de torsiune, variațiile bobinelor și ale foilor rămân stşiardele din industrie datorită fiabilității, rentabilității și performanței dovedite de-a lungul deceniilor de evoluție a ingineriei.

Rolul arcurilor elicoidale în ingineria auto modernă

Arcuri elicoidale sunt the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Principiul mecanic din spatele unui arc elicoidal se bazează pe torsiune . Pe măsură ce arcul se comprimă, firul în sine se răsucește, înmagazinând energie care este apoi eliberată pentru a împinge roata înapoi spre sol. Acest design permite o cantitate semnificativă de deplasare într-un spațiu vertical relativ mic, făcându-l ideal pentru sistemele independente de suspensie.

Avantajele sistemelor cu arc elicoidal

Avantajul principal al arcuri elicoidale este capacitatea lor de a oferi un instrument extrem de reglabil rata de primăvară , care influențează direct caracteristicile de manevrabilitate ale vehiculului. Inginerii pot varia grosimea firului, diametrul bobinei și numărul de spire pentru a crea fie o călătorie moale, confortabilă, fie o senzație de performanță rigidă și sportivă.

• Grad ridicat de flexibilitate în geometria suspensiei proiectare.
• Greutate redusă în comparație cu alternativele tradiționale grele.
• Compatibilitate cu luptă MacPherson şi multi-link suspension setups.
• Rate de compresie liniare sau progresive în funcție de distanța bobinei.

Utilitatea durabilă a arcurilor lamelare la vehiculele grele

Arcuri cu frunze sunt one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional capacitate portantă .

Spre deosebire de arcuri elicoidale, arcuri cu frunze servesc unui dublu scop: acţionează ca un element de amortizare şi o legătură structurală. Deoarece sunt fixate direct pe șasiul vehiculului și pe punte, ele ajută la localizarea axului fără a fi nevoie de brațe de control suplimentare, simplificând arhitectura generală a suspensiei pentru aplicații dificile.

Caracteristicile designului arcului cu frunze

Modern arcuri cu frunze vin în general în două variante: cu mai multe frunze și cu o singură frunză. Sistemele cu mai multe foi folosesc mai multe straturi de lungimi diferite pentru a oferi o rezistență progresivă - pe măsură ce se adaugă mai multă greutate, mai multe frunze se angajează pentru a susține sarcina.

• Distributie superioara a stresul șasiului pe o zonă mai largă a cadrului.
• Design simplificat care reduce numărul de piese mobile din ansamblul punții spate.
• Durabilitate ridicată în condiții de greutate extremă și medii off-road.
• Ușurință de reparare și înlocuire în setările flotei comerciale.

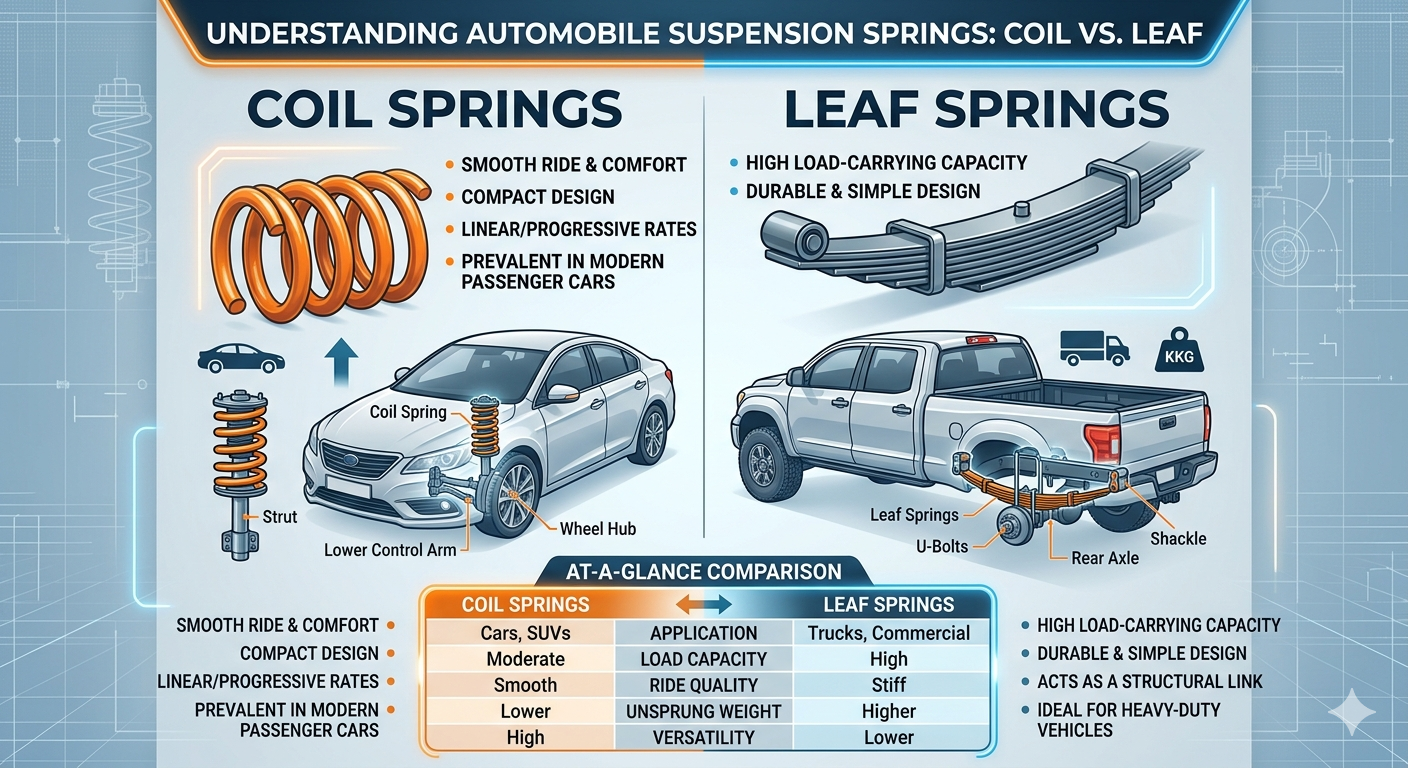

Analiză comparativă: arcuri elicoidale vs. arcuri lamelare

Alegând între arcuri elicoidale şi arcuri cu frunze depinde în întregime de destinația de utilizare a vehiculului și de echilibrul dorit între confort și utilitate. În timp ce arcurile elicoidale domină piața de mașini de consum pentru o mers lină, arcurile lamelare rămân regele sectoarelor industriale și de transport.

Tabelul 1: Comparația tehnică între cele două tipuri de bază de arcuri de suspensie pentru automobile.

Factori de performanță tehnică și știința materialelor

Eficacitatea arcuri de suspensie auto este înrădăcinată în știința materialelor, în special în utilizarea de înaltă tracțiune silicon cromat or crom vanadiu oțel. Aceste aliaje sunt alese pentru limita lor elastică ridicată, asigurând că arcul își revine la forma inițială chiar și după milioane de cicluri de compresie.

De exemplu, într-un vehicul de pasageri standard, a arc elicoidal ar putea avea o rată a arcului de 300 lbs/inch. Aceasta înseamnă că pentru fiecare 300 de kilograme de forță aplicată, arcul se comprimă exact un inch. În schimb, o sarcină grea arc de frunze pack pe un vehicul comercial poate avea o rată progresivă care începe de la 500 lbs/inch și crește la 1200 lbs/inch pe măsură ce vehiculul atinge sarcina maximă. Acest lucru previne ca suspensia să „toarcă la fund” sub stres puternic.

Impactul asupra greutății nesprinse

O măsură tehnică critică în proiectarea suspensiei este greutate nesacrata — masa suspensiei, a roților și a altor componente legate direct de acestea, mai degrabă decât susținute de arcuri. Arcuri elicoidale contribuie semnificativ mai puțin la greutatea nesacră decât arcurile cu foi. Greutatea nesustenta mai mica permite anvelopelor sa urmareasca cu mai multa acuratete imperfectiunile drumului, motiv pentru care aproape toate vehiculele de curse de inalta performanta folosesc configuratii sofisticate de bobina peste soc.

Întreținere și semne de defecțiune pentru arcurile de suspensie

Mentinerea două tipuri de bază de automobile suspension springs este vital pentru siguranța vehiculului, deoarece un arc spart poate duce la pierderea controlului sau deteriorarea anvelopei. În timp ce arcurile sunt proiectate pentru a rezista pe toată durata de viață a vehiculului, factorii de mediu, cum ar fi sarea din drum și transportul extrem, pot cauza defecțiuni premature.

Pentru arcuri elicoidale , cel mai frecvent mod de eroare este coroziunea care duce la o fractură de tensiune. O bobină ruptă poate face ca vehiculul să se așeze neuniform sau să creeze un zgomot puternic de „bucăt” atunci când conduceți peste denivelări. Pentru arcuri cu frunze , cele mai frecvente probleme sunt „scăderea” (pierderea arcului) sau ruperea frunzelor individuale în pachet.

• Inspecție vizuală: Căutați crăpături, rugină puternică sau aplecare într-o parte.
• Testul Bounce: Împingeți în jos pe un colț al vehiculului; dacă sare de mai mult de două ori, amortizoarele sau arcurile pot fi uzate.
• Uzura anvelopelor: Modelele de uzură neuniforme ale anvelopelor indică adesea un arc lăsat care a modificat alinierea roților .

Evoluție și tendințe viitoare în tehnologia de primăvară

în timp ce arcuri elicoidale şi arcuri cu frunze rămân standardele, industria auto înregistrează o schimbare către materiale compozite. Unele vehicule moderne au înlocuit arcuri tradiționale cu foi din oțel plastic ranforsat cu fibre (FRP) desene cu o singură frunză. Acestea oferă aceeași rezistență cu o reducere de 70% a greutății, îmbunătățind semnificativ eficiența consumului de combustibil și calitatea călătoriei.

În plus, creșterea vehiculelor electrice (EV) impune noi cerințe sisteme de suspensie . Deoarece vehiculele electrice transportă baterii grele, arcurile lor trebuie să suporte sarcini constante mai mari, menținând în același timp o cabină silențioasă, fără vibrații. Acest lucru a condus la dezvoltarea unor arcuri elicoidale sofisticate cu „pas variabil” care pot rămâne moi peste ondulații mici, dar se rigidizează instantaneu în timpul virajelor sau frânării.

Întrebări frecvente (FAQ)

1. Ce tip de arc este mai bun pentru off-road?

Depinde de obiectiv. Arcuri elicoidale oferă în general o „articulare” mai bună (capacitatea roților de a se deplasa independent peste obstacole mari), în timp ce arcuri cu frunze sunt preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Pot înlocui arcurile lamelare cu arcuri elicoidale?

Da, dar necesită o completare kit de conversie a suspensiei . Deoarece arcurile lamelare localizează și axa, o conversie la bobine necesită adăugarea de brațe de control și o bară de șenilă pentru a ține axa pe loc, ceea ce este o întreprindere de inginerie majoră.

3. De ce unele vehicule folosesc ambele?

Multe camionete folosesc arcuri elicoidale în față pentru o direcție precisă și confort, în timpul utilizării arcuri cu frunze în spate pentru a gestiona sarcina utilă din platforma camionului. Această abordare hibridă utilizează punctele forte ale ambelor tipuri de bază.

4. Cât durează de obicei arcurile suspensiei auto?

In conditii ideale, arcuri de suspensie poate dura peste 150.000 de mile. Cu toate acestea, în regiunile cu zăpadă abundentă și sare de drum, acestea pot necesita înlocuirea mult mai devreme din cauza oboselii induse de coroziune.

Gânduri finale despre alegerile privind suspendarea

Înțelegerea care sunt două tipuri de bază de arcuri de suspensie pentru automobile este primul pas în aprecierea ingineriei complexe care menține vehiculele noastre stabile și în siguranță. Fie că este versatil și confortabil arc elicoidal sau robust și de încredere arc de frunze , ambele tehnologii continuă să joace un rol critic în infrastructura globală de transport. Pe măsură ce materialele și greutățile vehiculelor evoluează, aceste două tipuri de bază vor rămâne probabil fundația suspensiei auto pentru mulți ani de acum înainte.
